WL-550CNC-2A-1S-850高精密切铝机

一、主要技术参数及型号解释：

1、型号解释：

        WL---厂家编号（卧龙机械），550---设备型号（最大装配锯片直径）  ，CNC---2轴自动（送料伺服电机） （进刀伺服电机）  2A ， 850---尾料长度30（右进切），送料长度0.85米，可定制反方向。

        WL-550CNC 全自动切铝机是一种全自动横向进刀式铝材切削机床，可锯切各种不同截面形状的铝材，铜材，PVC，玻璃钢等材料。

主要特点：

        该机型具噪音小、锯切质量好且锯切断面无毛刺，省去了二道加工工序，大大提高了生产率。主机箱采用一体电机主轴驱动，输出扭力强劲。伺服电机驱动送料，往复精度高，可通过输入阿拉伯数字，得到所需长度。设备自备自动润滑系统，有效延长使用寿命。系统自有故障报警，故障提示，故障点自查功能，有效节约查，检，修，时间。系统自有长度尺寸自动计算功能，使得输入值比较直观。设备尾料剩余短，有效节约剩余材料过多浪费问题。

        设备配有自动分刀功能，锯片切割完成后，两侧材料自动分离，锯片退回，避免锯片退回时产生的二次伤害，有效提升切割精度及光洁度。

2、主要技术参数:

        机器外形尺寸：2600mm × 1800mm ×2100 mm （以实际机型为准）

        机器重量：1500Kg（以实际机型为准）

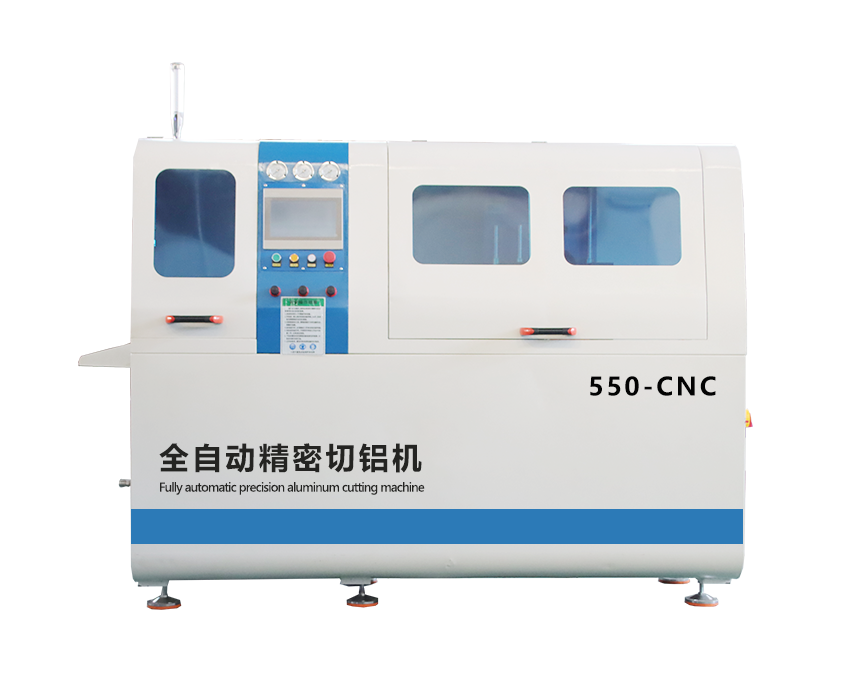

        图为 WL-550CNC 自动分刀切割（正向）（双伺服）

        ① 主电机功率：3HP7.5KW

        ② 电压：380/50HZ

        ③ 冷却泵：雾化（微量油间歇式雾化润滑）

        ④ 分刀方式：伺服加气动（可定制3轴全伺服）

        ⑤ 使用锯片：外径φ350 ~φ550mm，内孔φ30mm

        ⑥ 锯片厚度：2.0-5.0

        ⑦ 设备所有所需设定的参数均可在系统操作面板中进行更改达到生产所需要求

3、

4、

二、主要零部件配置

本机亮点：

1. 本机采用绝对值坐标系统，开机无需回原点，取消传统接近开关，减少故障率，使用学习更简单快捷。
2. 本机采用高精密一体电机马达直驱锯片，替代传统主轴，端面平整度跳动0.
3. 本机采用自动分刀功能，锯切后两侧材料分离2毫米，锯片中空退刀，打破传统推刀机制，避免退刀对材料产生二次伤害，有效提高端面光洁度及精度。
4. 本机采用浮动副台面，可使送料端直接送到刀片位置，减少尾料长度，最短可做到20mm的尾料长度，且性能稳定，无需拉料，减少了3轴机成本高，难教学，故障率高的弊端。
5. 本机采用伺服搭配减速机配合齿轮齿条传动进刀，提高进刀稳定性，增加扭矩，系统配有锯片直径输入，无需在更换锯片后调节退刀限位。
6. 本机采用高频阀控间歇喷雾系统，搭配吸尘器及机械全封闭构造，实现铝屑集中收集，不粘不黏，提高单位整洁度，干净卫生的同时，又提高了贵公司的企业形象。
