全自动切铝机WL-505CNC-1A-1300 （横向切）

张家港卧龙机械设备有限公司

一、主要技术参数及型号解释：

1、型号解释：

厂家编号--- WL,设备型号（最大装配锯片直径）--- 505,1轴自动（送料伺服电机）---CNC 1A --- 1300尾料长度100（右进切）送料长度1.3米,可定制反方向

WL-505CNC 全自动切铝机是一种全自动横向进刀式铝材切削机床，可锯切各种不同截面形状的铝材，铜材，PVC，玻璃钢等材料。

主要特点：

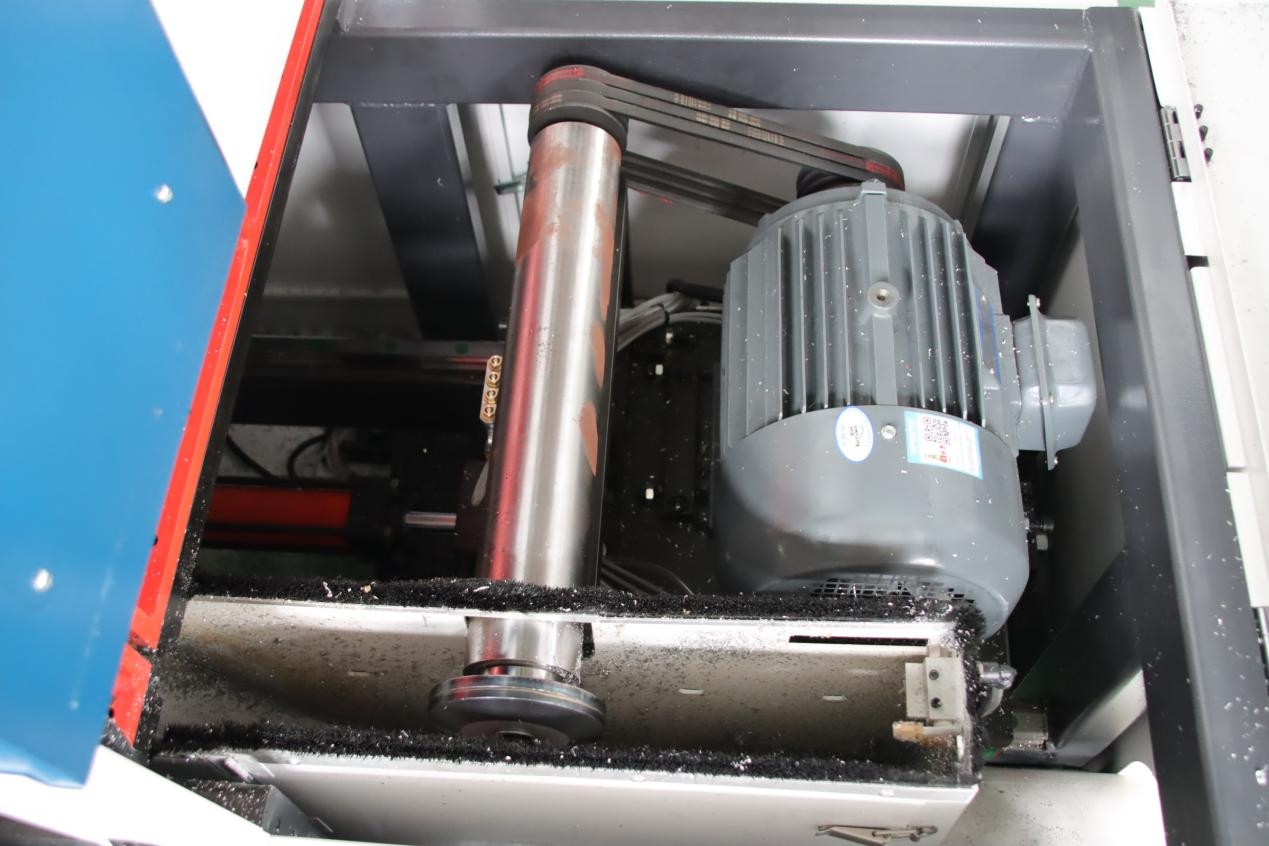

该机型具噪音小、锯切质量好且锯切断面无毛刺，省去了二道加工工序，大大提高了生产率。主机箱采用一体电机主轴驱动，输出扭力强劲。伺服电机驱动送料，往复精度高，可通过输入阿拉伯数字，得到所需长度。

设备自备自动润滑系统，有效延长使用寿命。系统自有故障报警，故障提示，故障点自查功能，有效节约查，检，修，时间。系统自有长度尺寸自动计算功能，使得输入值比较直观。设备尾料剩余短，有效节约剩余材料过多浪费问题。

2、主要技术参数:

机器外形尺寸：3200mm × 1800mm ×2100 mm （以实际机型为准）

机器重量：1500Kg（以实际机型为准）

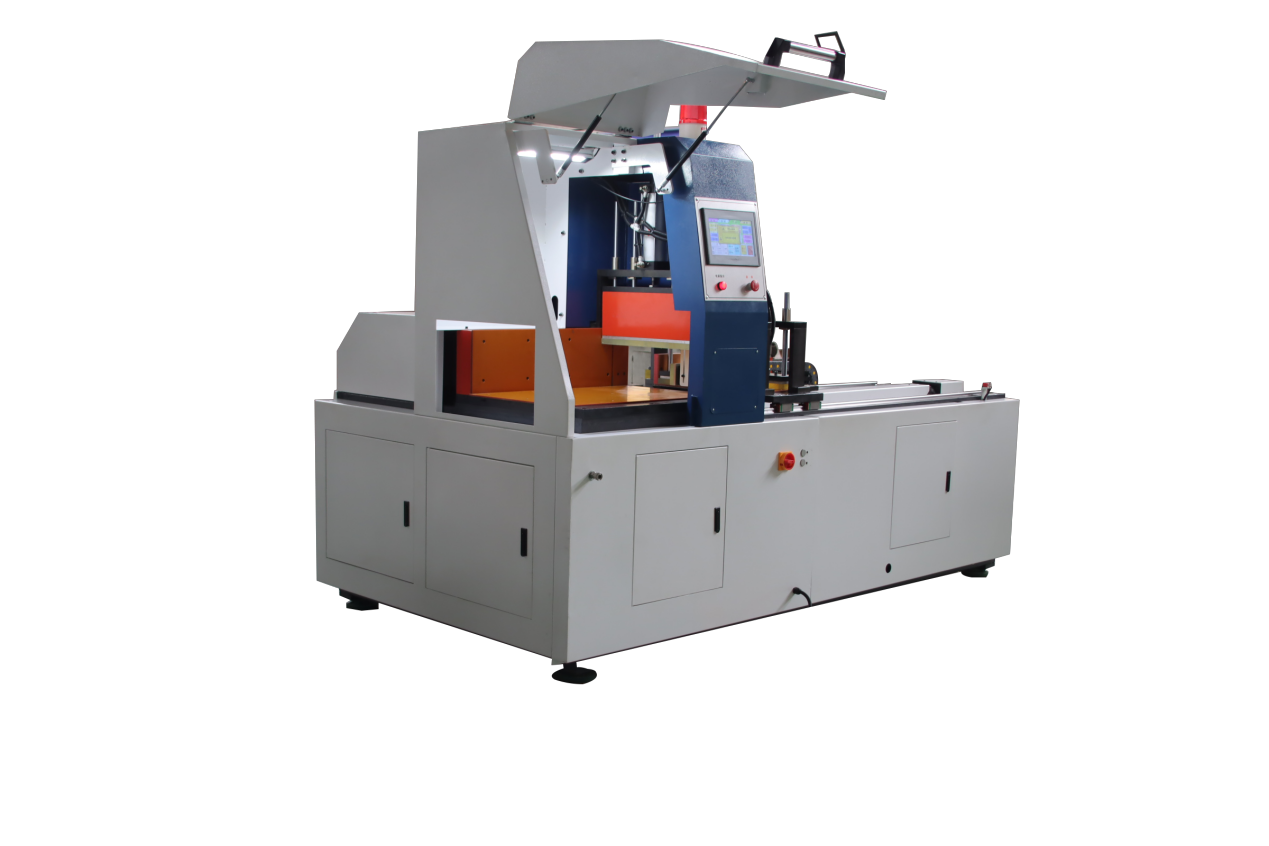

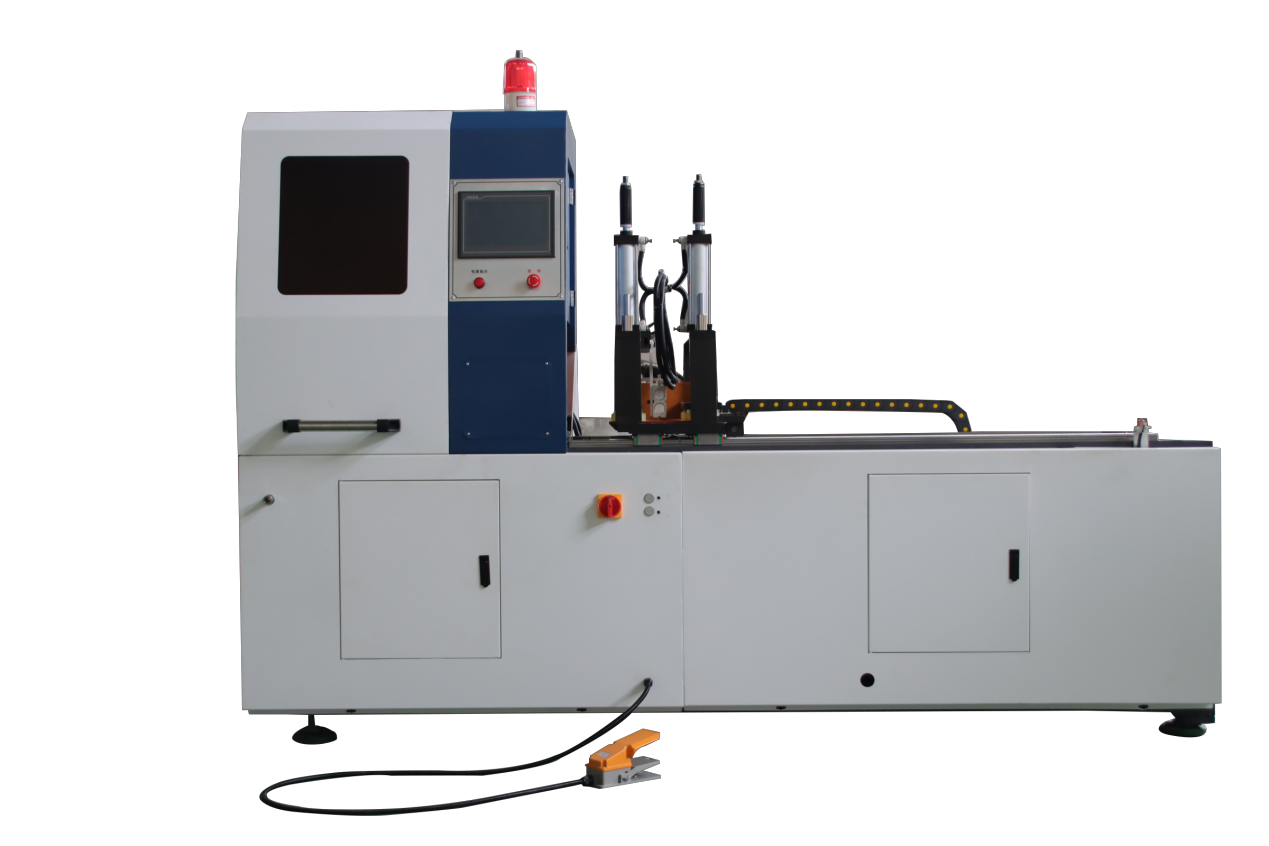

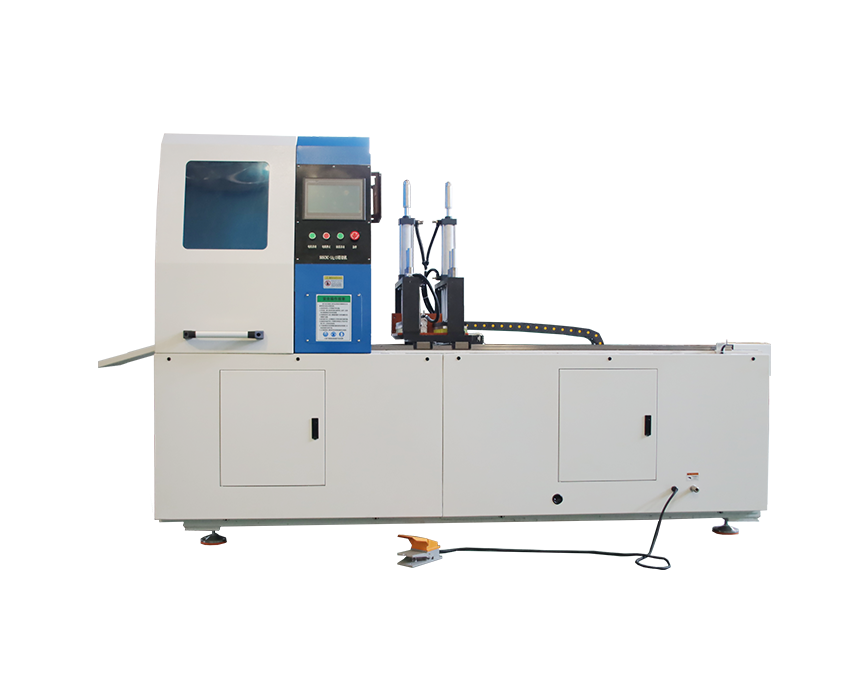

图为 WL-505CNC （横向）（正向）（单伺服）

① 主电机功率：3HP5.5KW

② 电压：380/50HZ

③ 冷却泵：雾化（微量油间歇式雾化润滑）

④ 进刀方式：液压驱动（可定制伺服）

⑤ 使用锯片：外径φ350 ~φ505mm，内孔φ25.4mm

⑥ 锯片厚度：2.5-5.0

⑦ 设备所有所需设定的参数均可在系统操作面板中进行更改达到生产所需要求

3、

项目性质		新增工艺改进技改
	√	固定资产投资规划
		新产品、新工艺技术研发
		其他（请说明）：

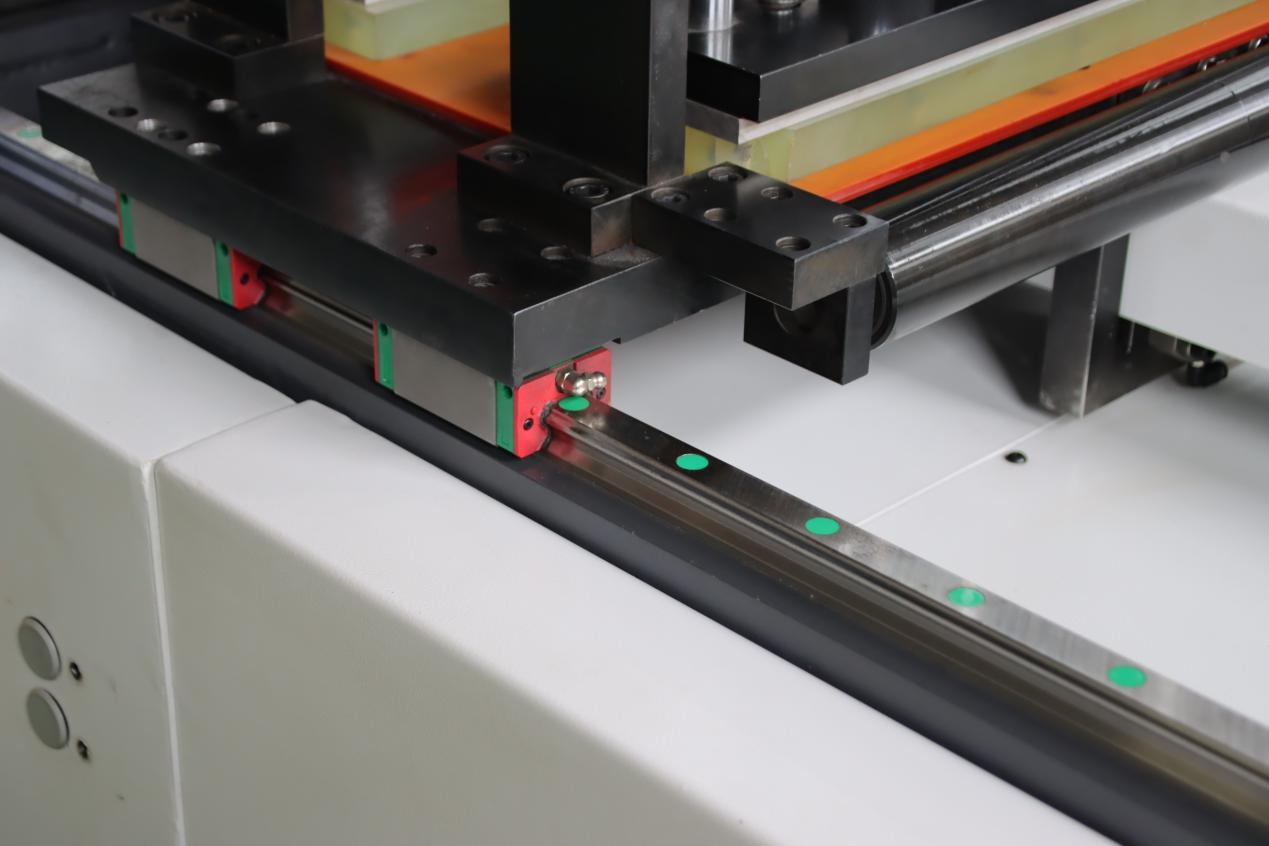

情况介绍	一、产品特点： 1.505型电机切割扭力大，噪音小，精密主轴搭配进口轴承传动，故障率低。 2.送料为1000W伺服电机，理论送料精度±0.01 3.进刀为液压驱动，搭配直线导轨，独立液压站。 4.设备所有导向部分，采用自润滑嵌石墨，无需注油。 5.机器整体结构稳定。二、规格参数转角切铝机型号：WL-505CNC-1A-1300正切单次送料长度：1.3米适用锯片尺寸：φ350-550 最大切割尺寸：高度150 宽度380（详细尺寸可参考下方图）
及计划	1台

4、

二、主要零部件配置

如需了解更多详情-请联系厂家
